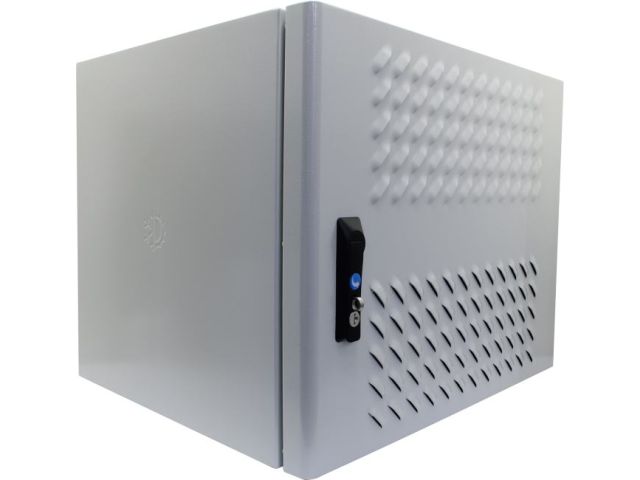

| Шкаф всепогодный ЦМО ШТВ-Н-9.6.5-4ААА |
| Шкафы всепогодные навесные серии ШТВ-Н предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивает защиту от воздействия окружающей среды и несанкционированного доступа. Уровень защиты IP65 (при использовании вентиляции IP54). Корпус шкафа имеет металлическую сварную конструкцию, внутри покрыт термоизоляционным материалом. Дверь шкафа подготовлена для установки вентиляторов моделей и фильтра R-FAN, а также имеется предустановленная DIN-рейка для установки нагревателей/термореле/гигростата/датчиков. В комплект шкафа входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей 19 . Шкаф крепится на стену при помощи 4-х уголков (анкеры не входят в комплект поставки), при необходимости можно применить крепление на столб (не входит в комплект поставки). В основании шкафа предусмотрена съемная заглушка для ввода кабеля (при необходимости делаются самостоятельно и ставятся гермовводы (в комплект поставки не входят)). Вид климатического исполнения У1 по ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от минус 50 С до плюс 45 С и относительной влажности не более 80% при 20 С. Cтепени защиты, обеспечиваемой оболочками от наружного механического удара - IK 10. |
| Производитель | ЦМО |
| Модель | ШТВ-Н-9.6.5-4ААА |
| Тип оборудования | Шкаф всепогодный, настенный |
| Категория коррозийной стойкости | С3 |
| Максимальная нагрузка | 150 кг |
| Степень защиты IP | IP65 при использовании вентиляции IP54 |
| Цвета, использованные в оформлении | серый |
| Боковые панели | несъемные |
| Дверца | металлическая с перфорацией |
| Ввод кабелей | В основании шкафа предусмотрена съемная заглушка для ввода кабеля; гермовводы в комплект поставки не входят |
| Заземление | - |
| Глубина шкафа или стойки | 530 мм |
| Ширина шкафа или стойки | 620 мм |
| Максимальная полезная глубина | 420 мм |
| Как поставляется | В собранном виде |
| Комплект поставки | предустановленная DIN-рейка для установки нагревателей/термореле/гигростата/датчиков |
| Опции (полки) | МС-20, МС-30, МС-40 |
| Опции (вентиляторные модули) | R-FAN-2T, R-FAN-2J, R-FAN-3T, R-FAN-3J, R-FAN-2TJ-36V-48V, R-FAN-2J-36V-48V, R-FAN-3TJ-36V-48V, R-FAN-3J-36V-48V |
| Опции (блоки силовых розеток) | R-10-8S-V-440-Z, R-10-9S-I-440-Z, R-10-7S-FI-440-Z |
| Опции (кабельный ввод) | EMW-PCD-426.165 |
| Опции (крепеж, запасные гайки и винты) | ККС-ШТВ-Н-12-18U, EMW-KKC-600, EMW-KKC-400-600, CNS-M6-20 |
| Опции (панель освещения) | R-LED-220, R-LED-36V-48V |
| Опции (можно приобрести дополнительно) | RS-HT1, RS-T1, R-MC4-220-1.8, R-MC1-32-2S-2C19-440-K, R-MC1-32-2S-3C13-440-K, R-MC1-32-2x2S-440-K, R-MC1-32-3C13-2C19-440-K, MFR 012-2, FLZ 600, FLH 100 110-250V AC, FLH 150 110-250V AC, FLH 250 230V AC, FLH 400 230V AC, HG140-100W, HG140-150W, HGL046-250W, FLH-T 250 Heater 230V, HGL046-400W, FLH-T 400 Heater 230V, FLZ 541, KTO 011-2, FLZ 520, FLZ 530, ZR 011, КД-ШТВ-Н-620.500 |
| Опции (цоколи) | ОС-ШТВ-Н-250.500 |
| Высота | 500 мм |
| Угол открывания двери | 100° |
| Высота в юнитах | 9U |
| Климатическое исполнение | У1 по ГОСТ 15150 |
| Задняя стенка | оцинкованная; входит в комплект поставки |
| Толщина металла | 2 мм |
| Рабочая температура | -50 ~ 45 °C |
| Страна изготовления товара | Чехия |
| Охлаждение | Дверь шкафа подготовлена для установки приобретаемых отдельно вентиляторов |
| Крепление к стене | Возможно при помощи 4 уголков; анкеры не входят в комплект поставки |
| Размеры (ширина x высота x глубина) | 620 x 500 x 530 мм |
| Вес | 40 кг |
| Размеры упаковки (измерено в магазине) | 63.2 x 57.1 x 53 см |
| Вес брутто (измерено в магазине) | 40 кг |
