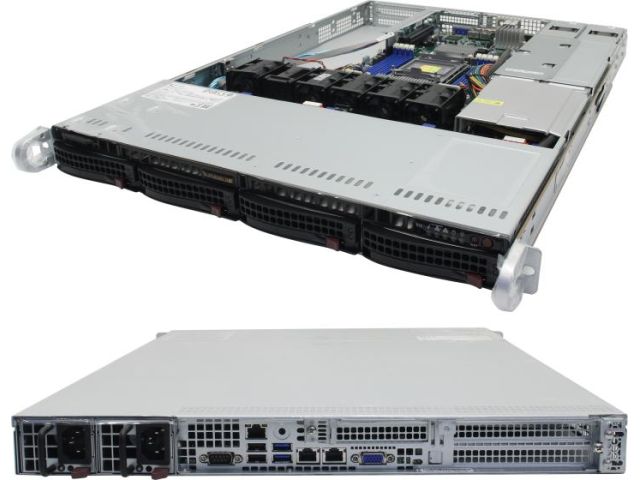

| Серверная платформа 1U Supermicro SYS-510P-WT |
| Корпус с установленной в нем МП |
| Производитель | SuperMicro |
| Модель | SYS-510P-WT |
| Тип оборудования | Серверная платформа |
| Серия | UP SuperServer |
| Назначение | Сервер |
| Области применения | Virtualization, Cloud Computing, Enterprise Server, Data Center Optimized |
| Поддержка ОС | Windows Server 2022, Windows Server 2019, RedHat Enterprise Linux 8.2, Oracle Linux 8.3, SuSE Linux Enterprise Server 15 SP3, SuSE Linux Enterprise Server 15 SP2, SuSE Linux Enterprise Server 12 SP5, Citrix XenServer Hypervisor 8.3.0, VMware ESXi 7.0U3, VMware ESXi 6.7U3 |
| Модель корпуса | CSE-815TS-R504WBP6 |
| Установка в стойку 19 | Возможна, крепеж на телескопических рельсах MCP-290-00054-0N в комплекте |
| Высота | 1U |
| Глубина серверной платформы | 650 мм |
| Поддерживаемые платы расширения | Полноразмерные и низкопрофильные |
| Расположение портов | На передней панели |
| Цвета, использованные в оформлении | Черный |
| Материал корпуса | Металл, Пластик |
| Кнопки | Power, Reset, Unit ID |
| Индикаторы | Power, HDD, 2 индикатора активности сетевых контроллеров, system status |
| Модель материнской платы | X12SPW-TF |
| Чипсет мат. Платы | Intel C621A |
| Формат платы | Нестандартный |
| Управление | Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга Aspeed AST2600 BMC с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления |
| Сеть | 2x 10 Гбит/с; Двухпортовый сетевой контроллер Intel X550. Подключение 10/100 Мбит/сек не поддерживается! |
| Видео M/B | Aspeed AST2600 |
| Макс. кол-во подключаемых мониторов | 1 |
| BIOS | UEFI AMI |
| Звук | Нет |
| Гнездо процессора | Socket LGA4189-4 |
| Макс. кол-во процессоров на материнской плате | 1 |
| Поддержка типов процессоров | Intel серии Xeon Platinum 83xx, Xeon Gold 63xx, Xeon Gold 53xx, Xeon Silver 43xx |
| Поддержка ядер процессоров | Ice Lake |
| Энергопотребление процессора | до 270 Вт |
| Частота шины | 11.2 GT/s (UPI) |
| Количество слотов для оперативной памяти | 8 |
| Тип поддерживаемой памяти | 3DS LRDIMM DDR4, LRDIMM DDR4, Registered DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество разъемов Registered DDR4 | 8 (8ми канальный контроллер памяти) |
| Максимальные поддерживаемые стандарты памяти | Зависит от процессора |
| Поддерживаемые модули Optane DC | Optane DC Persistent Memory 200. Поддерживают только при использовании процессоров серии Xeon Platinum 83xx, Xeon Gold 63xx, Xeon Gold 53xx. Максимальное количество и порядок установки необходимо уточнять в руководстве пользователя или у нашей технической поддержки. Предупреждение: модули Optane DC Persistent Memory нельзя устанавливать без модулей памяти! |
| Максимальный объем оперативной памяти | 3072 Гб (зависит от процессора и типа памяти) |
| Поддержка ECC | Есть |
| SAS-контроллер | Возможна установка приобретаемых отдельно контроллеров AOC-S3008L-L8e, AOC-S3008L-L8i, AOC-S3108L-H8iR-16DD, AOC-S3808L-L8IT, AOC-S3908L-H8iR-16DD |
| SATA RAID контроллер | SATA RAID 0, 1, 10, 5 на базе контроллера, встроенного в чипсет |
| Intel VROC (Virtual RAID on CPU) | Поддерживается, необходим приобретаемый отдельно ключ VROC_HW_Key |
| Количество разъемов NVMe | 2x SFF-8654 (SlimLine SAS x8) |
| SATA 6Gb/s | 10 каналов: 2x SATA + 2x miniSAS HD |
| Тип объединительной панели | Пассивная, BPN-SAS3-815TQ-N4 |
| Интерфейсы, поддерживаемые объединительной платой | PCI-E Gen 3.0, SAS 12Gb/s, SATA 6Gb/s |
| Г-образный коннектор SAS/SATA | Нет |
| Оптический привод | Нет. Возможна установка низкопрофильного привода (для ноутбука) Для подключения SATA привода требуется приобретаемый отдельно комплект MCP-220-81502-0N |
| Количество разъемов M.2 (NGFF) | 1 разъем M Key SATA/PCI-E с поддержкой карт Type 2280/22110 |
| Корзин 2,5 дюйма для NVMe SSD | 4 корзины (опционально), устанавливается вместо 4 накопителей 3,5 дюйма при покупке кабелей CBL-SAST-1149-85 и CBL-SAST-1154-85 (каждый кабель на 2 накопителя) и четырех корзин MCP-220-00138-0B (по одной на каждый накопитель) |
| Корзин 2,5 дюйма с горячей заменой | 6 корзин опционально (4 устанавливаются вместо накопителей формата 3.5 дюйма с помощью приобретаемых отдельно корзин MCP-220-00043-0N + 1 в отсек оптического привода с помощью приобретаемой отдельно корзины MCP-220-81506-0N + 1 в отсек FDD с помощью приобретаемой отдельно корзины MCP-220-81504-0N) |
| Корзин 3,5 дюйма с горячей заменой | 4 корзины для SATA HDD с возможностью горячей замены. Возможна установка SAS устройств при использовании приобретаемого отдельно контроллера |
| Количество разъемов PCI Express | 3 слота 16x PCI-E 4.0, переходная плата для установки 2х полноразмерных и 1 низкопрофильной карты расширения в комплекте |
| Контроллер USB | USB 3.2 контроллер встроен в чипсет |
| USB разъемы на задней панели | 2x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0 |
| Разъемы на задней панели | 1x COM, 2x RJ-45 LAN, 1x RJ-45 Management |
| Видео порты платформы | 15-пиновый коннектор D-Sub |
| Клавиатура/мышь | USB |
| Охлаждение | 5 вентиляторов 40х40x56 мм с горячей заменой в центре корпуса. Радиатор для процессора в комплекте |
| Скорость вращения вентиляторов в корпусе | 20500 об/мин |
| Блок питания | С горячей заменой резервных модулей; Основной и резервный модуль питания (уже установлены) PWS-504P-1R2 80 Plus Platinum |
| Мощность блока питания | 500 Вт |
| Рабочая температура | 10 ~ 35 °C |
| Страна изготовления товара | Китай |
| Срок службы | 5 лет |
| Опции (для NVMe) | CBL-SAST-1149-85, CBL-SAST-1154-85, MCP-220-00138-0B |
| Опции (RAID-контроллеры) | AOC-S3008L-L8e, AOC-S3008L-L8i, AOC-S3108L-H8iR-16DD, AOC-S3808L-L8IT, AOC-S3908L-H8iR-16DD, AOC-VROCPREMOD, AOC-VROCSTNMOD, AOC-VROCINTMOD, CBL-SAST-1275A-100 |
| Опции (батарея аварийного питания) | BKT-BBU-BRACKET-05, BTR-CV3108-1U1, BTR-CVPM05, BTR-TFM8G-LSICVM02 |
| Опции (корзины для винчестеров) | AOC-SLG3-2H8M2, MCP-220-00043-0N, MCP-220-81504-0N, MCP-220-81506-0N |
| Опции (блоки питания) | PWS-504P-1R2 |
| Опции (охлаждение) | FAN-0141L4 |
| Опции (приводы) | DVM-PLDS-DVDRW-SBT5, DVM-TEAC-DVD-SBT5, MCP-220-81502-0N |
| Опции (контрольная панель) | CSE-PTFB-813-02B, CSE-PTFB-813LB, MCP-280-00034-0N |
| Опции (сетевые карты 100 Гбит/с) | можно приобрести дополнительно (есть 3xPCIe 16x) |
| Опции (сетевые карты 40 Гбит/с) | можно приобрести дополнительно (есть 3xPCIe 16x) |
| Опции (сетевые карты 25 Гбит/с) | можно приобрести дополнительно (есть 3xPCIe 16x) |
| Опции (сетевые карты 10 Гбит/с) | можно приобрести дополнительно (есть 3xPCIe 16x) |
| Размеры (ширина x высота x глубина) | 437 x 43 x 650 мм |
| Вес | 10.89 кг |
| Размеры упаковки (измерено в магазине) | 84.95 x 60.34 x 20.59 см |
| Вес брутто (измерено в магазине) | 16.95 кг |
