| Материнская плата ASUS B660M-C D4-CSM |
| Производитель | ASUS |
| Модель | B660M-C D4-CSM |
| Тип оборудования | Материнская плата для настольного ПК |
| ПРЕДУПРЕЖДЕНИЕ | Для старта платы с процессором Intel Core 13xxx может потребоваться обновление BIOS материнской платы с процессором Intel Core 12xxx |
| Серия | CSM |
| Назначение | Настольный ПК |
| Чипсет мат. Платы | Intel B660 |
| Гнездо процессора | Socket LGA1700 |
| Формат платы | MicroATX (244 x 244 мм) |
| Поддержка ОС | Windows 11 (только 64 bit), Windows 10 (только 64 bit) |
| Поддержка PTT/fTPM | Да |
| Цвета, использованные в оформлении | Зеленый |
| Уникальные технологии ASUS | ASUS Commercial BIOS Kits, LANGuard, Remote IT Management |
| Макс. кол-во процессоров на материнской плате | 1 |
| Поддержка типов процессоров | Intel серии Core i9-14xxx, Core i7-14xxx, Core i5-14xxx, Core i9-13xxx, Core i7-13xxx, Core i5-13xxx, Core i3-13xxx, Core i9-12xxx, Core i7-12xxx, Core i5-12xxx, Core i3-12xxx, Pentium Gold G7xxx, Celeron G6xxx |
| Поддержка ядер процессоров | Alder Lake, Raptor Lake |
| Энергопотребление процессора | До 125 Вт |
| Частота шины | 16 GT/s (DMI 4.0) |
| Тип поддерживаемой памяти | DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество слотов памяти | 4 |
| Количество разъемов DDR4 | 4 (2х канальный контроллер памяти) |
| Количество разъемов DIMM | 4 |
| Максимальные поддерживаемые стандарты памяти | PC4-42664 (DDR4 5333 МГц), Зависит от процессора |
| Максимальный объем оперативной памяти | 64 Гб |
| Поддержка ECC | Нет |
| Количество разъемов M.2 (NGFF) | 2 разъема M Key PCI-E с поддержкой карт Type 2242/2260/2280 (длиной до 80 мм). Первый слот работает в режиме PCI-E 4.0 4x. Второй слот работает в режиме PCI-E 4.0 4x. |
| Поддержка NVMe Boot | Да |
| Intel Optane Memory | Поддерживается |
| RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств |
| SATA 6Gb/s | 4 канала |
| Страна изготовления товара | Китайская Народная Республика |
| BIOS | UEFI AMI BIOS, 128 Мб |
| Поддержка OA 3.0 | Да |
| Сеть | 1 Гбит/с |
| Слот для модуля WiFi/BT | M.2 E Key 2230 |
| Контроллер USB | USB 3.2 контроллер встроен в чипсет |
| USB разъемы на задней панели | 2x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0 |
| Внутренние порты USB на плате | 1x USB 3.1 Gen1 (type С), 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов |
| Порты | 1x RJ-45 LAN |
| Клавиатура/мышь | PS/2 клавиатура + PS/2 мышь |
| Версия PCIe max | PCI-E 4.0 |
| Количество разъемов PCI Express 16x | 1 слот 16x PCI-E 4.0 |
| Количество разъемов PCI Express 1x | 2 слота 1x PCI-E 3.0 |
| Видео M/B | Используется встроенное в процессор. ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают. |
| Версия DisplayPort | 1.4 |
| Версия HDMI | 2.1 |
| Максимальное разрешение экрана | 4096 x 2304 @ 60 Гц при подключении DP монитора, 4096 x 2160 @ 60 Гц при подключении HDMI монитора, 1920 х 1200 @ 60 Гц при подключении D-Sub монитора |

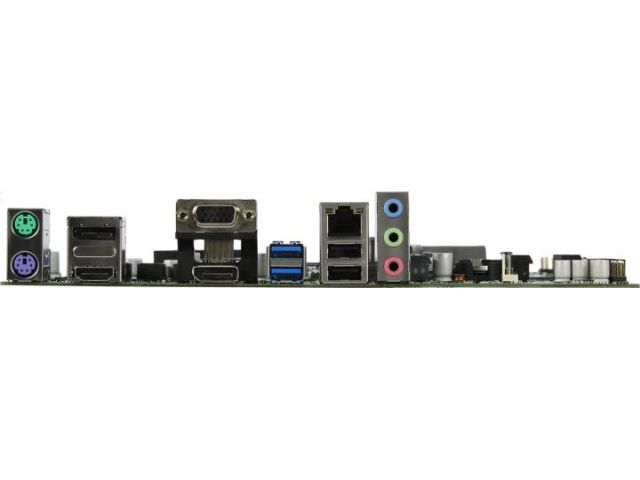

| Видео разъемы на задней панели | 2 входа DisplayPort, HDMI 2.1, 15-пиновый коннектор D-Sub |
| Макс. кол-во подключаемых мониторов | 2 |
| Звук | 8-канальный HDA кодек Realtek. ALC897 192 кГц/24 бита |
| Аудио разъемы на задней панели | Line-in, Line-out, Mic-in |
| Охлаждение | Пассивное охлаждение |
| Количество разъемов для вентиляторов | 3x 4-pin коннектор МП |
| Технологии уменьшения шума охлаждающей системы | ASUS Fan Xpert |
| Требования к блоку питания | Поддерживаются только 24+8 pin блоки питания. |
| Вес | 1.005 кг |
| Размеры упаковки (измерено в магазине) | 27.05 x 26.32 x 5.34 см |
| Вес брутто (измерено в магазине) | 0.932 кг |
| сцепка (smartbuy3) | 2х 2280 с PCI-E 4.0 х4 |
