| Материнская плата MSI MPG Z690 EDGE WIFI DDR4 |
| Driver-MOSFET (DrMOS), RAID из M.2 SSD, Диагностическая индикация, звуковая карта использует электролитические аудиоконденсаторы, Радиатор для M.2, Разъемы USB 3.1 10 Gbps, Разъемы USB 3.1 20 Gbps, Экранирование звуковой подсистемы |
| Производитель | MSI |
| Модель | MPG Z690 EDGE WIFI DDR4 |
| Тип оборудования | Игровая материнская плата |
| Серия | Performance Gaming |
| Назначение | Настольный ПК |
| Чипсет мат. Платы | Intel Z690 |
| Гнездо процессора | Socket LGA1700 |
| Формат платы | ATX (305 x 244 мм) |
| Поддержка ОС | Windows 11 (только 64 bit), Windows 10 (только 64 bit) |
| Поддержка PTT/fTPM | Да |
| Уникальные технологии MSI | Audio Boost 5, Core Boost, FROZR AI COOLING, GAME BOOST, M.2 Shield Frozr, Memory Boost, MSI EZ Debug LED, MSI LAN Manager, Mystic Light, PCI-E Steel Armor, Steel Armor |
| Подсветка | Mystic Light RGB LED, подсветка радиаторов с возможностью выбора цвета и эффекта подсветки. |
| Поддержка синхронизации RGB подсветки | MSI Mystic Light Sync |
| Коннекторы ARGB 5V на плате | 3x 3-pin коннектор Addressable RGB |
| Коннекторы RGB 12V на плате | 1x 4-pin коннектор RGB |
| Макс. кол-во процессоров на материнской плате | 1 |
| Поддержка типов процессоров | Intel серии Core i9-12xxx, Core i7-12xxx, Core i5-12xxx, Core i3-12xxx, Pentium Gold G7xxx, Celeron G6xxx |
| Поддержка ядер процессоров | Alder Lake |
| Энергопотребление процессора | До 125 Вт |
| Частота шины | 16 GT/s (DMI 4.0) |
| Тип поддерживаемой памяти | DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество слотов памяти | 4 |
| Количество разъемов DDR4 | 4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP) |
| Количество разъемов DIMM | 4 |
| Максимальные поддерживаемые стандарты памяти | PC4-42664 (DDR4 5333 МГц), Зависит от процессора |
| Максимальный объем оперативной памяти | 128 Гб |
| Поддержка ECC | Нет |
| Количество разъемов M.2 (NGFF) | 4 разъема M Key SATA/PCI-E с поддержкой карт Type 2242/2260/2280/22110 (длиной до 110 мм). Первый слот работает в режиме PCI-E 4.0 4x и имеет минимальную длину 60 мм (2260). Второй слот работает в режиме PCI-E 4.0 4x и поддерживает накопители длиной 60 и 80 мм (2260, 2280). Третий слот работает в режиме PCI-E 4.0 4x/SATA и имеет максимальную длину 80 мм (2280). Четвертый слот работает в режиме PCI-E 4.0 4x/SATA и имеет максимальную длину 80 мм (2280). |
| RAID из M.2 | RAID 0, 1, 5 из NVME (PCI-E M.2) |
| Поддержка NVMe Boot | Да |
| Intel Optane Memory | Поддерживается |
| RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10 из SATA устройств |
| SATA 6Gb/s | 6 каналов |
| Сеть | 2.5 Гбит/с. Сетевой контроллер Intel I225-V |
| Стандарты Wi-Fi | WiFi AX (a/b/g/n/ac/ax) |
| Максимальная скорость Wi-Fi | 2400 Мбит/сек |
| Интегрированный Bluetooth | Есть, Bluetooth 5.2 |
| Контроллер USB | USB 3.2 контроллер встроен в чипсет |

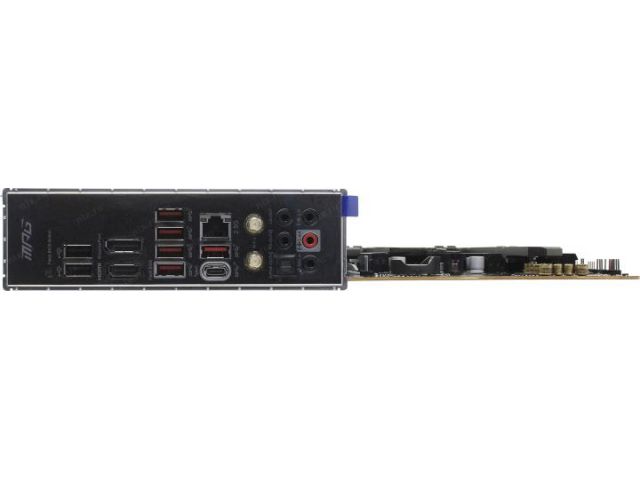

| USB разъемы на задней панели | 1x USB 3.2 Gen2x2 Type C, 5x USB 3.1 Gen2, 1x USB 3.1 Gen2 Type C, 2x USB 2.0 |
| Внутренние порты USB на плате | 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов |
| Порты | 1x RJ-45 LAN, 2x Wi-Fi антенна |
| Клавиатура/мышь | USB |
| Версия PCIe max | PCI-E 5.0 |
| Количество разъемов PCI Express 16x | 3 слота 16x PCI-E работают в режиме 16-4-4; Первый слот работает как PCI-E 5.0; Второй слот работает как PCI-E 3.0; Третий слот работает как PCI-E 3.0 |
| Количество разъемов PCI Express 4x | 2 слота 4x |
| Количество разъемов PCI Express 1x | 1 слот 1x PCI-E 3.0 |
| Видео M/B | Используется встроенное в процессор. ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают. |
| Версия DisplayPort | 1.4 |
| Версия HDMI | 2.1 |
| Максимальное разрешение экрана | 4096 x 2160 @ 60 Гц при подключении DP монитора, 4096 x 2160 @ 60 Гц при подключении HDMI монитора |
| Видео разъемы на задней панели | DisplayPort v1.4,HDMI 2.1 |
| Макс. кол-во подключаемых мониторов | 2 |
| Поддержка CrossFire | Да |
| Звук | 8-канальный HDA кодек Realtek ALC4080 |
| Аудио разъемы на задней панели | 1x оптический S/PDIF-out, Front-out, Line-in, Line-out, Mic-in, Rear-out |
| Охлаждение | Пассивное охлаждение |
| Количество разъемов для вентиляторов | 8x 4-pin коннектор МП |
| Технологии уменьшения шума охлаждающей системы | MSI FROZR AI Cooling |
| Требования к блоку питания | Поддерживаются только 24+8+8 pin блоки питания. |
| Страна изготовления товара | Китайская Народная Республика |
| BIOS | UEFI AMI BIOS, 256 Мб |
| Вес | 2.3 кг |
| Размеры упаковки (измерено в магазине) | 34.43 x 26.95 x 7.21 см |
| Вес брутто (измерено в магазине) | 2.088 кг |
