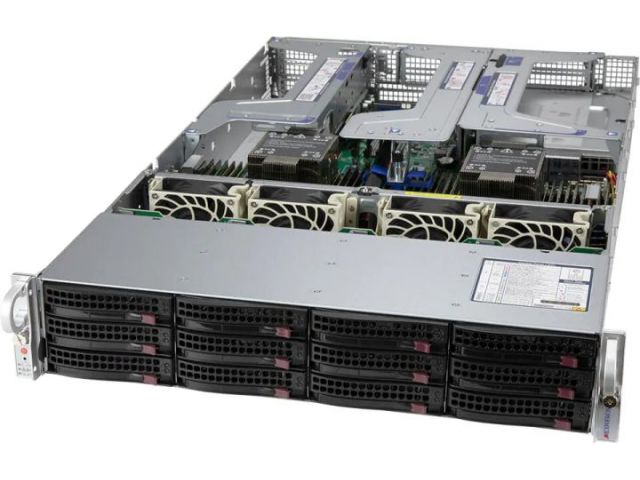

| Серверная платформа 2U Supermicro Ultra SuperServer SYS-620U-TNR |
| Supermicro Super Server 2U 620U-TNR noCPU(2)Scalable/TDP 270W/no DIMM(32)/ SATARAID HDD(4)LFF+8(SFF)/2x10GbE SFP+(with transceiver) /2x2000W |
| Производитель | SuperMicro |
| Модель | SYS-620U-TNR |
| Тип оборудования | Серверная платформа |
| ПРЕДУПРЕЖДЕНИЕ | Сетевой карты нет. |
| Серия | Ultra SuperServer |
| Назначение | Сервер |
| Complete System Only | Да |
| Области применения | Virtualization, HPC, Cloud Computing, High End Enterprise Server, Software Defined Storage, Application Tier Service Provider, 5G/Telco |
| Поддержка ОС | Windows Server 2022, Windows Server 2019, RedHat Enterprise Linux 9.0, RedHat Enterprise Linux 8.2, RedHat Enterprise Linux 7.9, Oracle Linux 8.3, SuSE Linux Enterprise Server 15 SP3, SuSE Linux Enterprise Server 15 SP2, SuSE Linux Enterprise Server 12 SP5, Citrix XenServer Hypervisor 8.2.0, VMware ESXi 7.0U2, VMware ESXi 6.7U3 |
| Модель корпуса | CSE-829U3TS-R1K22P-T |
| Установка в стойку 19 | Возможна, крепеж на телескопических рельсах в комплекте |
| Высота | 2U |
| Глубина серверной платформы | 738 мм |
| Поддерживаемые платы расширения | Полноразмерные и низкопрофильные |
| Расположение портов | На передней панели |
| Материал | Сталь |
| Цвета, использованные в оформлении | Черный |
| Кнопки | Power, Unit ID |
| Индикаторы | Power, HDD, 2 индикатора активности сетевых контроллеров, system status, Индикатор отказа БП |
| Модель материнской платы | X12DPU-6 |
| Чипсет мат. Платы | Intel C621A |
| Формат платы | Нестандартный |
| Управление | Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга Aspeed AST2600 BMC с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления |
| Сеть | Нет |
| Видео M/B | Aspeed AST2600 |
| Макс. кол-во подключаемых мониторов | 1 |
| BIOS | UEFI AMI |
| Звук | Поддержка отсутствует |
| Гнездо процессора | Socket LGA4189-4 |
| Макс. кол-во процессоров на материнской плате | 2 |
| Поддержка типов процессоров | Intel серии Xeon Platinum 83xx, Xeon Gold 63xx, Xeon Gold 53xx, Xeon Silver 43xx |
| Поддержка ядер процессоров | Ice Lake |
| Энергопотребление процессора | До 270 Вт |
| Частота шины | 11.2 GT/s (UPI) |
| Количество слотов для оперативной памяти | 32 |
| Тип поддерживаемой памяти | 3DS LRDIMM DDR4, LRDIMM DDR4, Registered DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество разъемов Registered DDR4 | 32 (по 16 на каждый процессор, 8ми канальный контроллер памяти) |
| Максимальные поддерживаемые стандарты памяти | Зависит от процессора |
| Поддерживаемые модули Optane DC | Optane DC Persistent Memory 200. Поддерживают только при использовании процессоров серии Xeon Platinum 83xx, Xeon Gold 63xx, Xeon Gold 53xx. Максимальное количество и порядок установки необходимо уточнять в руководстве пользователя или у нашей технической поддержки. Предупреждение: модули Optane DC Persistent Memory нельзя устанавливать без модулей памяти! |
| Максимальный объем оперативной памяти | 12288 Гб (зависит от процессора и типа памяти) |
| Поддержка ECC | Есть |
| SATA RAID контроллер | SATA RAID 0, 1, 10, 5 на базе контроллера, встроенного в чипсет |
| Intel VROC (Virtual RAID on CPU) | Поддерживается, необходим приобретаемый отдельно ключ VROC_HW_Key |
| Количество разъемов NVMe | 1x SFF-8654 (SlimLine SAS x8), 8x SFF-8654 (SlimLine SAS x4) |
| SATA 6Gb/s | 14 каналов: 2x SATA + 3x SlimLine SAS |
| Тип объединительной панели | Пассивная, BPN-SAS3-LA26A-N12 |
| Г-образный коннектор SAS/SATA | Нет |
| Оптический привод | Нет |
| Корзин 2,5 дюйма для NVMe SSD | 12 корзин (опционально), устанавливаются вместо накопителей 3,5 дюйма при покупке набора кабелей CBL-KIT-620U-TNR-12N или CBL-KIT-620U-TNR-12 + 1 адаптера AOC-SLG4-2E4T + 12 корзин MCP-220-00138-0B |
| Корзин 2,5 дюйма с горячей заменой | 12 корзин опционально (устанавливаются вместо накопителей формата 3.5 дюйма с помощью приобретаемых отдельно корзин MCP-220-00118-0B) |
| Корзин 3,5 дюйма с горячей заменой | 12 корзин для SATA HDD с возможностью горячей замены. Возможна установка SAS устройств при использовании приобретаемого отдельно контроллера |
| Количество разъемов PCI Express | 1 слот 16x PCI-E 4.0 |
| Количество разъемов PCI Express 8x | 6 слотов 8x PCI-E 4.0 |
| Контроллер USB | USB 3.2 контроллер встроен в чипсет |
| USB разъемы на задней панели | 2x USB 3.0 (USB 3.1 Gen1) |
| Разъемы на задней панели | 1x COM, 1x RJ-45 Management |
| Видео порты платформы | 15-пиновый коннектор D-Sub |
| Клавиатура/мышь | USB |
| Охлаждение | 4 вентилятора 80x80x38 мм с горячей заменой в центре корпуса. Радиаторы для процессоров в комплекте |
| Блок питания | С горячей заменой резервных модулей; Основной и резервный модуль питания (уже установлены) PWS-1K22A-1R 80 Plus Titanium |
| Мощность блока питания | 1200 Вт |
| Рабочая температура | 10 ~ 35 °C |
| Страна изготовления товара | Тайвань |
| Опции (для NVMe) | AOC-SLG4-2E4T, CBL-KIT-620U-TNR-12, CBL-KIT-620U-TNR-12N, MCP-220-00138-0B |
| Опции (RAID-контроллеры) | AOC-S3008L-L8e, AOC-S3008L-L8e+, AOC-S3008L-L8i, AOC-S3108L-H8iR-16DD, AOC-S3808L-L8IT, AOC-S3816L-L16IT, AOC-S3908L-H8iR-16DD, AOC-S3916L-H16iR-32DD, AOC-VROCINTMOD, AOC-VROCPREMOD, AOC-VROCSTNMOD, CBL-SAST-1260-100, CBL-SAST-1264F-100, CBL-SAST-1265F-100, CBL-SAST-1276F-100, CBL-SAST-1285-100 |
| Опции (батарея аварийного питания) | BKT-BBU-BRACKET-05, BTR-CV3108-U1, BTR-CVPM05 |
| Опции (корзины для винчестеров) | AOC-SLG3-2H8M2, MCP-220-00118-0B, MCP-240-82922-0N-OEM |
| Опции (блоки питания) | PWS-1K22A-1R |
| Опции (направляющие для корпусов) | MCP-290-00127-0N, MCP-290-00128-0N |
| Опции (контрольная панель) | MCP-210-82601-0B |
| Опции (riser карты) | AOC-2UR668G4, AOC-2UR68G4-I2XT, AOC-2UR68G4-I4XTS, AOC-2UR68G4-M2TS, MCP-240-82914-0N, MCP-240-82930-0N, RSC-W2-66G4, RSC-W2-688G4 |
| Опции (сетевые карты) | AOC-S100G-b1C, AOC-S100G-b2C, AOC-S100G-M2C, AOC-S100GC-i2C, AOC-S25G-b2S, AOC-S25G-i2S, AOC-S25G-m2S, AOC-S25GC-i2S, AOC-S40G-i1Q, AOC-S40G-i2Q, AOC-SGP-i2, AOC-SGP-i4, AOC-SHFI-i1C, AOC-STG-b2T, AOC-STG-i2, AOC-STG-i2T, AOC-STG-i4S, AOC-STG-i4T, AOC-STGF-i2S, AOC-STGN-i1S, AOC-STGN-i2S, AOC-STGS-I1T, AOC-STGS-I2T |
| Опции (сетевые карты 100 Гбит/с) | можно приобрести дополнительно (есть 1xPCIe 16x) |
| Опции (сетевые карты 40 Гбит/с) | можно приобрести дополнительно (есть 1xPCIe 16x) |
| Опции (сетевые карты 25 Гбит/с) | можно приобрести дополнительно (есть 1xPCIe 16x) |
| Опции (сетевые карты 10 Гбит/с) | можно приобрести дополнительно (есть 1xPCIe 16x) |
| Размеры (ширина x высота x глубина) | 437 x 89 x 738 мм |
| Вес | 16.2 кг |
| Размеры упаковки (измерено в магазине) | 60 x 26 x 95 см |
| Вес брутто (измерено в магазине) | 26.2 кг |
